ジョイント類ネジ表示区分

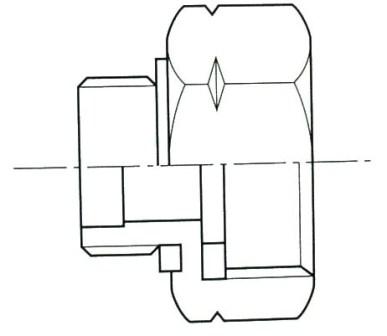

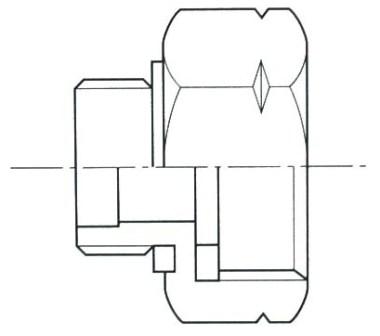

GオスxSWメス SWオスxGメス
(V溝が左寄りにあれば左側のネジがG) (V溝が右寄りにあれば右側のネジがG)

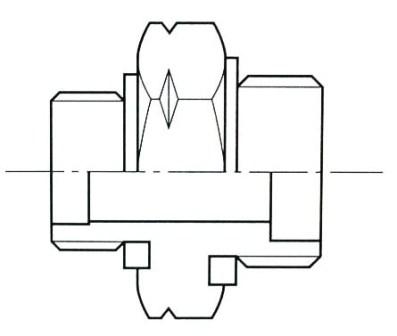

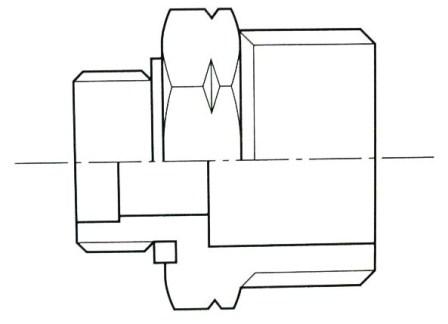

GオスxSWオス SWオスxGオス
(V溝が左寄りにあれば左側のネジがG) (V溝が右寄りにあれば右側のネジがG)

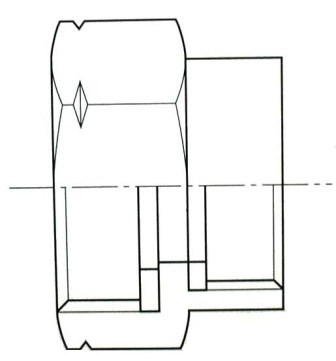

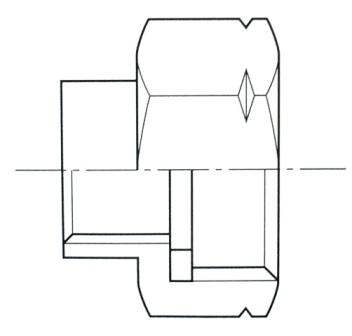

SWメスxGメス GメスxSWメス
(V溝が右寄りにあれば右側のネジがG) (V溝が左寄りにあれば左側のネジがG)
ネジ規格表 ISOネジとSWネジの比較
呼称 ネジ山 ピッチ オネジ外径 呼称 ネジ山 ピッチ オネジ外径
G1/4 19 1.3368 13.157 SW13.8 18 1.4111 13.8
G3/8 19 1.3368 16.662 SW16 18 1.4111 16.0
G1/2 14 1.8143 20.911 SW22 14 1.8143 22.0
G5/8 14 1.8143 22.911 SW25 14 1.8143 25.0
G3/4 14 1.8143 26.441 SW28 12 2.1167 28.0
G1 11 2.3091 33.249 SW32 12 2.1167 32.0
G1 1/4 11 2.3091 41.910 SW35 12 2.1167 40.0
G1 1/2 11 2.3091 47.803 SW40 12 2.1167 48.0
G2 11 2.3091 59.614 SW60 12 2.1167 60.0
